在干式變壓器使用過程中，除了關注繞組、鐵心等主要部件的性能參數外，其各個結構部件也是具有相對應的技術要求的，我們來進行匯總總結！

1.金屬外殼：可置金屬防護外殼，外殼面板采用厚度不小于2mm的不銹鋼，具備一定的防護等級；

2.底角：變壓器需裝有底腳，設有安裝用的定位孔；

3.吊環：頂部設置起吊用吊環，底座上需設置牽引孔，并標注頂起）承力點；

4.鐵心：鐵芯應具備相對應的機械強度，長途運輸及長期運行不會松散變形；

5.繞組：采用同一廠家及由同一批次的紙包無氧銅導線繞制，有相對應的接線標志，在易見位置設置有“高壓危險”標志，符合GB/T5465.2的規定；

6.溫度監控裝置：具有鐵芯超溫報警、繞組超溫報警、繞組超高溫跳閘、外殼開門監視等功能，獨立設置并設置保護開關，具備可在變壓器運行時更換溫控裝置、數據存儲功能等功能。其精度不大于1.0級，分辨率不小于10 ppi，巡回溫度范圍：0~200℃。

7.顯示面板：具有液晶顯示屏、LED顯示燈和操作按鈕，能實時顯示溫度信息和故障信息，并可通過操作按鈕設置和修改各種定值和參數。

8.風扇等冷卻裝置：輸入電源采用AC 5A/220V，電源引接于變壓器本體二次出線側（低壓進線總開關前端）。控制電源具備AC 5A/220V、DC 5A/110V（220V）輸入端口，應配置對應的啟停控制裝置。

9.接線端子及護套：采用銅材制成，其接觸表面潔凈，不得有裂紋、明顯傷痕、毛刺、腐蝕斑痕缺陷及其影響電接觸和機械強度的缺陷，符合現行GB/T 5273的規定，且有防松措施。

此外，變壓器結構應便于更換套管、瓷件，所有金屬鋼材料需經過酸洗后方可進行表面防腐噴涂，所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓頭和螺帽等金屬配件應采用304及以上不銹鋼材質。

真材實料看得到，雷郎堅持使用標準絕緣等級的漆包線及全新優質硅鋼，優質品牌輔料，從細節處打磨，保證產品質量穩定可靠！

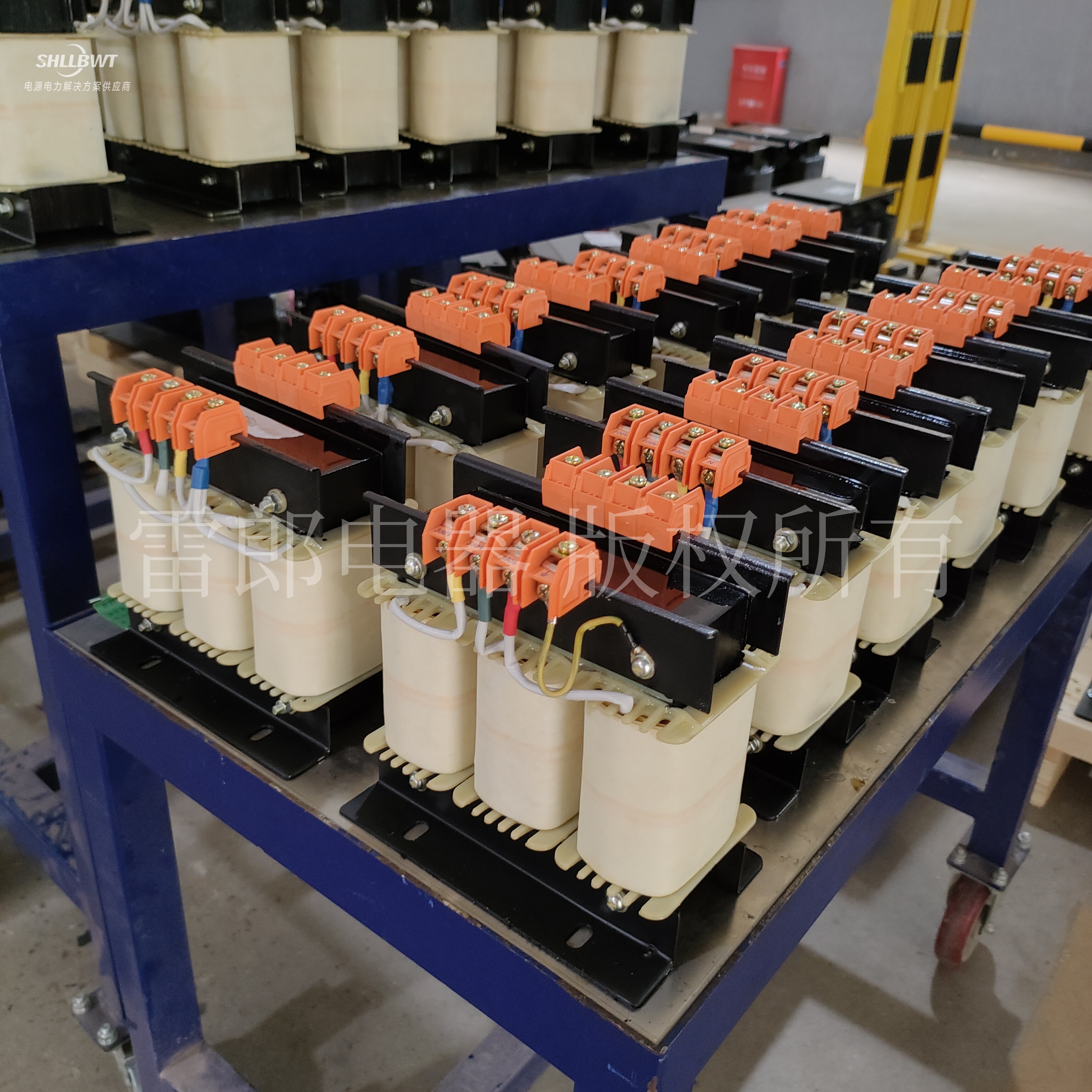

圖：雷郎電器
